１１．

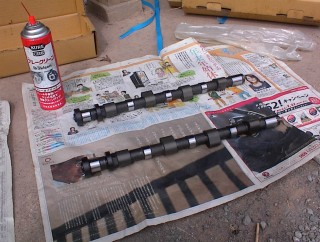

東名のカムシャフトです。まずはブレーキクリーナで洗浄し（画像左）、エンジン組み付けペーストを塗っておきます。

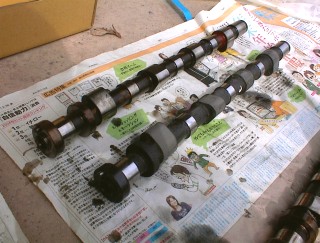

ノーマルカムとの比較です。奥がノーマル、手前が東名ポンカムです。（画像右）山の太さが違いますね。ノーマルカム、長いことご苦労様でした。
 |
 |
１２．

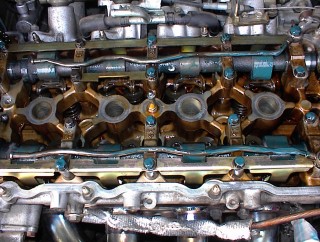

スプロケットを東名ポンカムに移植し、取り付けます。ボルトは仮締めでよいです。今回はロッカーアームストッパーも取り付けます。
取り付け方としては、カム→カムホルダー→ロッカーアームストッパー→オイルライン→ボルト＆ナットと言う順番に取り付けていきます。
詳しい取り付け方はロッカーアームストッパーに付属の説明書をご覧ください。

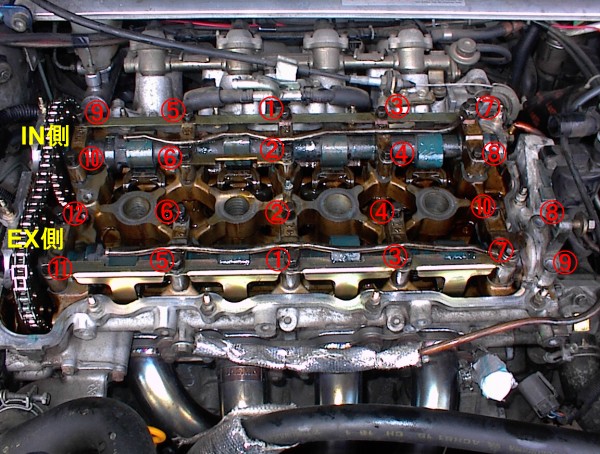

カムホルダーのボルトをIN側、EX側とも画像赤丸番号９と１０（EX側は１１と１２）を0.2kg･mで締め付け後、１〜８（EX側は１〜１０）を同様に0.2kg･mで締め付けます。
その後、0.5kg･mで１〜１０（EX側は１〜１２）の順番で締め付けます。本締めは0.92〜1.2kg･mで１〜１０（EX側は１〜１２）の順番で締め付けて完了です。
拡大画像はこちら
１３．
カムスプロケットボルトを14kg･m〜16kg･mで締め付けます（左画像）。画像は外すときの画像ですが、ロッカーアームストッパーが付いている場合、少々スパナが入れにくくなりますので注意してください。

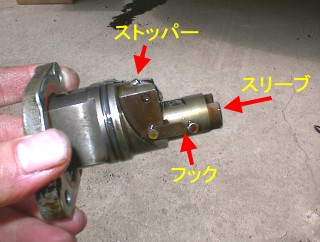

チェーンテンショナーを取り付けます。画像右のようにストッパーを押したまま、スリーブを床などに押しつけて縮め、フックに掛けてロックします。
ロックできたら、エンジンに取り付け、ナットを締めます。ここでクランクシャフトを少し回転させて、チェーンテンショナーのロックを解除します。クランクシャフトが回転すると自動でテンショナーのロックが解除されて、チェーンが張られるようになっています。
ここでチェーンガイドとディストルビュータを忘れずに取り付けておきます。ディストルビュータはローターの向きが外したときと同じ方向になるように取り付けてください。
 |
 |
１４．
ロッカーアームストッパーを装着した場合、取り付けた分ボルト位置が高くなるため、そのままではヘッドカバーに干渉する可能性があります。

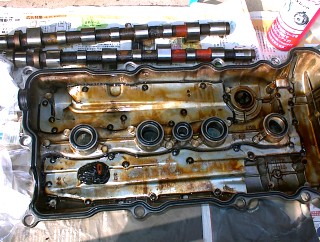

画像のようにボルトにオイルもしくはペースト（ペーストの方が分かりやすい）を塗り、ヘッドカバー（パッキンは付けなくて良い）を被せます。
その後、ヘッドカバーを外して裏を覗き、ボルトに塗ったオイルもしくはペーストが付いていれば、干渉している証拠ですので、干渉しないようにヘッドカバーを加工してください。
私のHP10 SR20DEの場合は干渉はなく、無加工で取り付けできました。
１５．

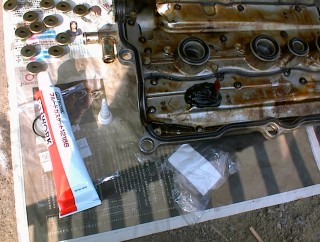

ヘッドカバーに新しいパッキンを取り付け、ロッカーカバーガスケットの半月部分、アーチ部分には液体ガスケットを塗っておきます。
ガスケットはしっかりはめてください。でないと後々オイル漏れの原因になります。
 |
 |
１６．

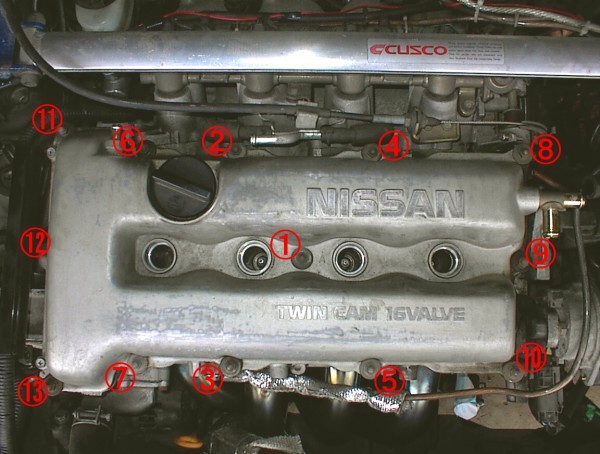

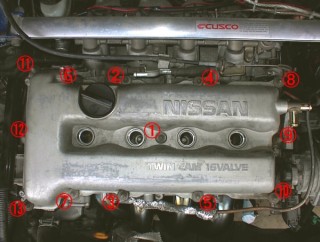

ヘッドカバーをエンジンに取り付けます。締め付けは0.5kg･mで１→１０→１１→１３→８の順で締め付けてください。
その後、1.2kg･m〜1.5kg･mで１〜１３の順序で締め付けて完了です。
あとは外したプラグコード、ヘッドカバー周りのホース、配線（画像右 矢印）、ブローバイセパレータ、右スプラッシュボードのサービスホールキャップを取り付けます。
その後、オイル＆エレメント交換、外した右タイヤを取り付けてジャッキダウンし、エンジン作業は完了です。
拡大画像はこちら
１７．

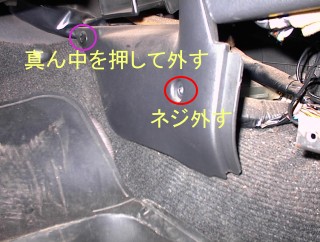

ＥＣＵを交換します。ＥＣＵ脇のカバー（センターコンソール奥側）を外すため、ネジ１カ所、クリップ（真ん中を押せば外れます）を外します。運転席側、助手席側とともに外してください（画像左）。

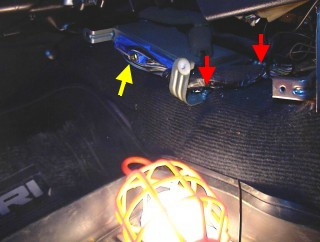

ＥＣＵブラケットの取り付けボルト（画像右 赤矢印 ２箇所）を外し、端子のボルト（画像右 黄矢印）を緩めてコネクタを外します。
 |
 |
１８．

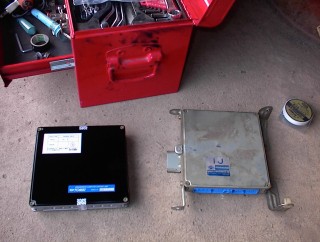

ブラケットを東名ＥＣＵに移植して、車両に取り付けて交換作業は完了です。
１９．
いよいよエンジンを始動します。バッテリーにマイナス端子を接続し、エンジンを始動してください。
無事に始動したらしばらくアイドリングし、エンジンから異音がしないか確認します。ハイカムであるため、アイドリングはノーマルカムよりもばらつきが大きくなります。問題なければアクセルを踏んで回転を３０００回転ぐらいし、同じく異常がないことを確認します。
その後、実際に走行して異常がないことを確認して完了です。いきなり高回転、高負荷走行は避けて、しばらくは慣らし運転をしましょう。徐々に回転を上げるようにして慣らしていってください。それでは快適な走りをお楽しみください。
